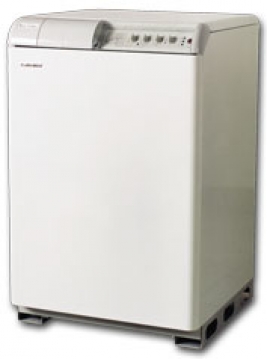

Основной вариант - тип “N” - атмосферный котел с секционным чугунным теплообменником. Котел предназначен для систем центрального водяного отопления, оборудованных циркуляционным насосом, в жилых и общественных зданиях или с установленным дополнительно бойлером косвенного нагрева – для приготовления потребительской горячей воды. Котел типа “NB” оснащен циркуляционным насосом, закрытым расширительным баком, предохранительным выпускным клапаном.
Отопительный прибор работает как на природном (Н или S), так и на сжиженном газе «Пропан» (II2H,S3P).
Управление системой горения прибора - так называемое трехточечное. Это означает, что если температура воды котла ниже установленной более чем на 6°C, то прибор работает с номинальной мощностью, а если температура воды котла колеблется около 6°C ниже установленной, то котел работает при пониженной нагрузке, если же температура воды котла превысит установленную, то прибор выключается.
Номинальные, рабочие параметры прибора приведены в «Таблице данных».
КПД отопления котла соответствует двум звездочкам качества по европейским нормам: «**».
Управление котлом аналоговое или цифровое. Приборы с цифровым управлением оснащены регулятором отопления с учетом погодных условий. Могут быть дополнены комнатным термостатом с дневным и недельным программированием. Приборы с аналоговым управлением могут быть дополнены внешним регулятором отопления с учетом погодных условий такого типа, который лучше всего подходит для данной системы. С отопительными приборами ТЕРМО может поставляться один из типов регулятора SIEMENS вместе с «Инструкцией по обслуживанию».
Важные функции безопасности при работе котла:
1. Последующая работа насоса отопления: после выключения горелки, если в результате тепловой инерции температура отопительной воды превысила значение, установленное на фиксированном термостате, циркуляционный насос отопления запускается повторно и остается включенным до тех пор, пока температура воды котла не опустится ниже установленной. Для приборов типа …/I насос работает две минуты.
2. Защита котла: аварийный термостат для предотвращения превышения температуры воды отопления.
3. Безопасность жизни: ограничительный термостат дымовых газов для предотвращения обратного потока продуктов сгорания.
4. Функция защиты от замерзания: предусмотрена только для котлов с цифровым типом управления!
Технические данные
ТЕРМО ÖV КОЛОР /Е ТЕРМО ÖV КОЛОР ЕСО /Е/I
Единицы измерения
N-NВ 2v-(15)
N-NВ 3v-(23)
N-NВ 4v-(31)
N 5v-(39)
N 6v-(47)
N 7v-(55)
Технические данные
Номинальная тепловая нагрузка
кВт
16/11,2
24/16,8
32/22,5
40,5/28,4
48,9/34,2
57,4/40,2
Номинальная теплопроизводительность
кВт
14/9,8
22/15,4
29,3/20,5
36,8/25,8
44,4/31,2
52/36,4
Номинальный КПД (по отоплению)
%
90,5
91
90,9
90,8
90,7
90,6
Мин./Макс. рабочая температура
°С
45/85
Водяной объем котла
дм3
5,5
7
8,6
10,2
11,8
13,4
Число горелок/форсунок (V)
шт
2
3
4
5
6
7
Число чугунных секций (V+1)
шт
3
4
5
6
7
8
Отапливаемый объем
м3
300-350
350-450
450-550
600-700
700-800
800-900
Максимальное избыточное рабочее давление
бар
3 (2.класс избыточного давления)
Избыт. давление испытания теплообменника
бар
6
Падение давления (80/60 °С)
мбар
0,6
0,5
0,4
0,3
0,2
0,1
Объем расширительного бака
л
10
10
10
Начальное давление расширительного бака
бар
1
1
1
Размеры соединения
Отопительная вода: подача возврат
дюйм
1
Газовое соединение
дюйм
¾
Газо-технические характеристики:
Классификация по использованному газу II2H,S3P
Сетевой природный газ
Давления соединения
25
Давление форсунки горелки, газ "Н"
мбар
12,8
12,5
11,6
12
11,5
11,5
Давление форсунки горелки, газ "S"
мбар
18
18
18,5
17,5
17,6
17,5
Диаметр форсунки горелки
Æмм
2,35
2,35
2,35
2,35
2,35
2,45
Диаметр форсунки запальника
Æмм
0,36
Потребление газа “Н”
м3/ч
1,6/1,12
2,5/1,75
3,4/2,38
4,3/3,31
5,2/3,64
6,1/4,27
Потребление газа “S”
м3/ч
2,0/1,4
2,9/2,03
3,9/2,73
5,0/3,5
6.04,2
7,1/4,97
Сжиженный газ пропан
Давления соединения
мбар
30/50
Давление форсунки горелки
мбар
25,9
25,9
22,0
24,1
24,5
24,0
Диаметр форсунки горелки
Æмм
1,45
1,45
1,6
1,6
1,6
1,6
Диаметр форсунки запальника
Æмм
0,2
Расход газа
м3/ч
1,1/0,77
1,8/1,26
2,5/1,75
3,1/2,17
3,7/2,6
4,4/3,1
Характеристики продуктов сгорания
Классификация по отводу продуктов сгорания В11BS
Отвод продуктов сгорания
Æ
130
130
130
150
180
180
Температура продуктов сгорания
°С
100
110
120
130
140
150
Тяга дымохода
мбар
0,1
Массовый поток продуктов сгорания
м3/ч
38,1
55,8
72,3
87,9
102,7
115
Класс NОx
2. (концентрация NOx<200мг/кВтч)
Электрические характеристики
Электросоединение
В/Гц
230/50
Электрическая мощность
Вт
7-100
7-100
7-100
7
7
7
Электрическая защита
IP 20
I.
Класс защиты
Контроль пламени запальника ионизационный
Розжиг
Гц/кВ
6/15 электрическая искра
Уровень шумов
дБ
макс. 50
Габаритные размеры
Высота
мм
860
Ширина
мм
410
485
560
635
710
785
Глубина
мм
610
Вес котла (без воды)
кг
92
106
120
134
145
160
Примечание: В таблице в некоторых позициях приводятся два значения, которые следует понимать для двухступенчатых котлов. Для одноступенчатых котлов учитываются первые значения!
