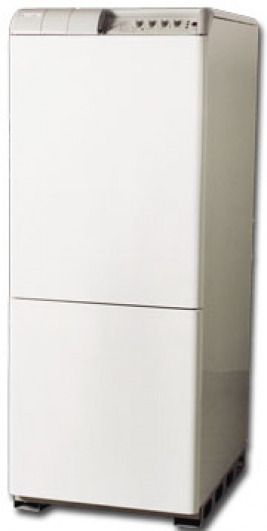

Комбинированный вариант со встроенным бойлером на 100 литров косвенного нагрева – атмосферный котел с секционным чугунным теплообменником. Котел предназначен для систем центрального водяного отопления, оборудованных циркуляционным насосом, в жилых и общественных зданиях и приготовления потребительской горячей воды.
Котел оснащен двумя циркуляционными насосами, работающими попеременно в режиме отопления и приготовления ПГВ.
Работа котла обеспечивает выполнение таких функций:
Зимний режим:
а) только отопление (потребность в горячей воде выключена)
б) отопление и/или приготовление ПГВ (приоритет последнего)
Летний режим: только приготовление ПГВ (потребность в отоплении выключена)
Исполнение, в зависимости от потребностей, может быть оснащено: отопительным циркуляционным насосом, автоматическим клапаном развоздушивания, закрытым расширительным баком, предохранительным выпускным клапаном – вариант РАВ или без них – вариант РА, предназначенный для имеющейся отопительной системы.
Бойлер с двойным эмалированным покрытием и анодной магниевой защитой обладает абсолютно гигиеничным водяным баком. Для защиты от теплового расширения ПГВ применяется предохранительный клапан на 6 бар и расширительный бак.
Для циркуляции ПГВ прибор снабжен отдельным циркуляционным трубопроводом.
Управление системой горения прибора - так называемое трехточечное. Это означает, что если температура воды котла ниже установленной более чем на 6°С, то прибор работает с номинальной мощностью, а если температура воды котла колеблется около 6°С ниже установленной, то котел работает при частичной нагрузке, если же температура воды котла превысит установленную, то прибор выключается.
Отопительный прибор работает как на природном (Н или S), так и на сжиженном газе «Пропан» (II2H,S3P). Газовая арматура снабжена патрубками для измерения давления газа на входе и на горелке.
Номинальные, рабочие параметры находятся в «Таблице данных».
Управление котлом аналоговое или цифровое. Приборы с цифровым управлением могут быть оснащены регулятором отопления с учетом погодных условий и дополнены комнатным термостатом с дневным и недельным программированием. Приборы с аналоговым управлением могут быть дополнены внешним регулятором отопления с учетом погодных условий такого типа, который лучше всего подходит для данной системы. С отопительными приборами ТЕРМО может поставляться один из типов регулятора SIEMENS вместе с «Инструкцией по обслуживанию».
Важные функции безопасности при работе котла:
1. Последующая работа насоса отопления имеется только для типа …/I, для которого время последующей циркуляции 2 минуты.
2. Последующая циркуляция: если в результате тепловой инерции после выключения горелки температура отопительной воды превысила установленное на фиксированном термостате значение температуры (85°С), циркуляционный насос запускается повторно и остается включенным до тех пор, пока температура воды котла не опустится ниже установленной. Для типа …/I после режима работы ПГВ насос работает до тех пор, пока температура воды в котле не сравняется с температурой бойлера.
3. Защита котла: аварийный термостат для предотвращения превышения температуры воды отопления.
4. Безопасность жизни: ограничительный термостат дымовых газов для предотвращения обратного потока продуктов сгорания.
5. Функция защиты от замерзания только для цифрового типа управления!
Технические данные
|
ТЕРМО АМИКА PA, -PAB
ТЕРМО АМИКА ECO PA, -PAB
|
Единицы измерения
|
РА-РАВ
2v-(15)
|
РА-РАВ
3v-(23)
|
РА-РАВ
4v-(31)
|
РА
5v-(39)
|
|
Технические характеристики
|
|
Номинальная тепловая нагрузка
|
кВт
|
16/11,2
|
24/16,8
|
32/22,5
|
40,5/28,45
|
|
Номинальная теплопроизводительность
|
кВт
|
14/9,8
|
22/15,4
|
29,3/20,5
|
36,8/25,8
|
|
Номинальный КПД (с водяной стороны)
|
%
|
90,5
|
91
|
90,9
|
90,8
|
|
Мин./Макс. рабочая температура
|
°С
|
45/85
|
|
Водяной объем котла
|
дм3
|
5,5
|
7
|
8,6
|
10,2
|
|
Число горелок/форсунок (V)
|
шт
|
2
|
3
|
4
|
5
|
|
Число чугунных секций (V+1)
|
шт
|
3
|
4
|
5
|
6
|
|
Отапливаемый объем
|
м3
|
300-350
|
350-450
|
450-550
|
600-700
|
|
Максимальное избыточное рабочее давление
|
бар
|
3 (2.класс давления)
|
|
Избыт. давление испытания теплообменника
|
бар
|
6
|
|
Падение давления (80/60 °С)
|
мбар
|
0,6
|
0,5
|
0,4
|
0,3
|
|
Объем расширительного бака
|
л
|
10
|
10
|
10
|
|
|
Начальное давление расширительного бака
|
бар
|
1
|
1
|
1
|
|
|
Размеры соединения
|
|
Отопительная вода: подача, возврат
|
дюйм
|
1
|
|
Газовое соединение
|
дюйм
|
¾
|
|
Соединение ПГВ
|
дюйм
|
½
|
|
Данные потребительской горячей воды
|
|
|
Номинальная теплопроизводительность
|
кВт
|
27
|
27
|
27
|
27
|
|
Объем бака
|
л
|
100
|
100
|
100
|
100
|
|
Макс. рабочая температура
|
°С
|
60
|
|
Постоянный водяной поток при 45°С(D=30°С)
|
л
|
7,5
|
11
|
11
|
12
|
|
Макс. рабочее давление бака
|
бар
|
6
|
6
|
6
|
6
|
|
Давление испытания бака
|
бар
|
10
|
10
|
10
|
10
|
|
Газотехнические характеристики:
|
Классификация по использованному газу II2H,S3P
|
|
Сетевой природный газ
|
|
Давления соединения
|
|
25
|
|
Давление форсунки горелки, газ "Н"
|
мбар
|
12,8
|
12,5
|
11,6
|
12
|
|
Давление форсунки горелки, газ "S"
|
мбар
|
18
|
18
|
18,5
|
17,5
|
|
Диаметр форсунки горелки
|
Æмм
|
2,35
|
2,35
|
2,35
|
2,35
|
|
Диаметр форсунки запальника
|
Æмм
|
0,36
|
|
Потребление газа “Н”
|
м3 /ч
|
1,6/1,12
|
2,5/1,75
|
3,4/2,38
|
4,3/3,31
|
|
Потребление газа “S”
|
м3 /ч
|
2,0/1,4
|
2,9/2,03
|
3,9/2,73
|
5,0/3,5
|
|
Сжиженный газ пропан
|
|
Давления соединения
|
мбар
|
30/50
|
|
Давление форсунки горелки
|
мбар
|
25,9
|
25,9
|
22,0
|
24,1
|
|
Диаметр форсунки горелки
|
Æмм
|
1,45
|
1,45
|
1,6
|
1,6
|
|
Диаметр форсунки запальника
|
Æмм
|
0,2
|
|
Расход газа
|
м3 /ч
|
1,1/0,77
|
1,8/1,26
|
2,5/1,75
|
3,1/2,17
|
|
Характеристики продуктов сгорания
|
Классификация по отводу продуктов сгорания В11BS
|
|
Отвод продуктов сгорания
|
Æ
|
130
|
130
|
130
|
150
|
|
Температура продуктов сгорания
|
°С
|
100
|
110
|
120
|
130
|
|
Тяга дымохода
|
мбар
|
0,1
|
|
Массовый поток продуктов сгорания
|
м3/ч
|
38,1
|
55,8
|
72,3
|
87,9
|
|
Класс NОx
|
2. (концентрация NOx<200мг/кВтч)
|
|
Электрические характеристики
|
|
Электросоединение
|
В/Гц
|
230/50
|
|
Электрическая мощность
|
Вт
|
100
|
100
|
100
|
100
|
|
Электрическая защита
|
|
IP 20
I.
|
|
Класс защиты
|
|
|
Розжиг пламени запальника
|
|
ионизационный
|
|
Розжиг
|
Гц/кВ
|
6/15 электрическая искра
|
|
Уровень шумов
|
дб
|
макс. 50
|
|
Габаритные размеры
|
|
Высота
|
мм
|
1425
|
|
Ширина
|
мм
|
560
|
560
|
560
|
635
|
|
Глубина
|
мм
|
772
|
|
Вес котла (без воды)
|
кг
|
147
|
160
|
173
|
190
|
|
