DUNATECH

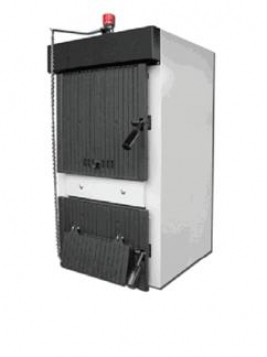

Чугунный котел для твердого топлива
Dunatech представляет собой предназначенный для сжигания твердого топлива чугунный секционный котел, выполненный по новому, защищенному патентом принципу с применением специальной воздушной системы, обеспечивающей полное сгорание топлива и низкий уровень выбросов. Он разрабатывался для систем водяного отопления и не должен непосредственно использоваться с целью коммунально-бытового водоснабжения.
Благодаря конструкции чугунного корпуса, выполненного с использованием гибкой технологии литья, котел обладает достаточной устойчивостью к коррозии, которая может вызываться низкой температурой обратной воды и, соответственно, топочных газов, а также высоким содержанием влаги в используемом топливе. Котел Dunatech среди всех представленных на рынке аналогичных изделий обеспечивает более высокую площадь обогрева и эффективность использования воды, а также снижение концентрации загрязняющих веществ и уменьшение температуры топочных газов, отводящихся через дымовую трубу. Его характеристики способствуют энергосбережению.
Благодаря большому размеру водоводов внутри котла и средним размерам подводящего и обратного соединений котел Dunatech может использоваться как в системах с принудительной, так и с естественной циркуляцией воды.
При этом в нем можно использовать различное твердое топливо с характеристиками, приведенными ниже в данном Руководстве. Поскольку показатели теплотворной способности разных типов твердого топлива отличаются, то полезная мощность котла будет находиться в диапазоне между приведенным минимальным и максимальным значением.
ТЕХНИЧЕСКИЕ ДАННЫЕ
|
Модель
|
DUNATECH 3
|
DUNATECH 4
|
DUNATECH 5
|
DUNATECH 6
|
DUNATECH 7
|
DUNATECH 8
|
|
Число секций
|
3
|
4
|
5
|
6
|
7
|
8
|
|
Тип топлива
|
Деревянные бревна, каменный уголь
|
|
Диапазон производительности
|
кВт
|
14 - 17
|
20 - 27
|
27 - 34
|
33 - 41
|
38 - 46
|
42 - 51
|
|
Вес нетто
|
кг
|
135
|
165
|
195
|
225
|
256
|
286
|
|
Содержание воды
|
л
|
22
|
28
|
34
|
40
|
46
|
52
|
|
Объем камеры сгорания
|
дм3
|
30
|
42
|
55
|
68
|
81
|
94
|
|
Объем загрузки топливом
|
дм3
|
20
|
28
|
36
|
45
|
53
|
62
|
|
Максимальная высота загрузки топливом
|
см
|
27
|
|
Диапазон контроля температуры
|
°С
|
От 30 до 90
|
|
Максимальная рабочая температура
|
°С
|
100
|
|
Минимальная температура среды в обратном трубопроводе
|
°С
|
50 (рекомендовано)
|
|
Система безопасности активируется при
|
°С
|
95
|
|
Максимальное рабочее давление
|
бар
|
3
|
|
Диаметр трубы выпуска дыма
|
мм
|
160
|
|
Подводящее/Обратное соединение
|
R
|
1 1/2"
|
|

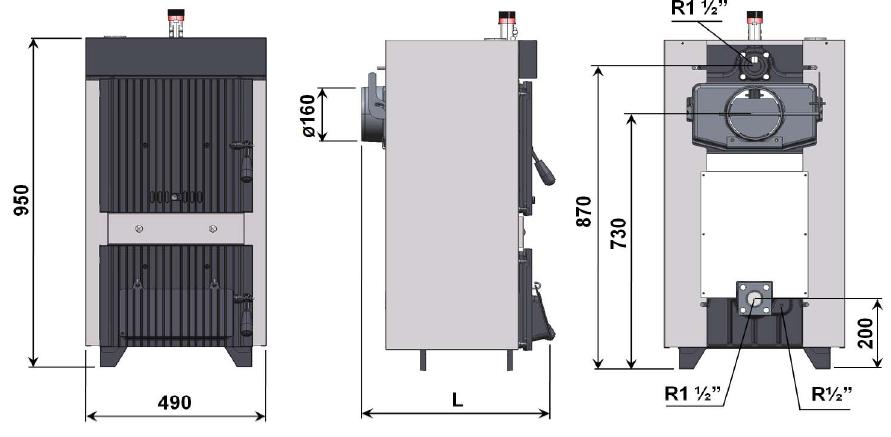

Высота (H2)
|
мм
|
950
|
|
Ширина (A)
|
мм
|
490
|
|
Длина (L)
|
мм
|
515
|
615
|
715
|
815
|
915
|
1015
|
|
Тип топлива
|
Деревянные бревна
|
|
Производительность
|
кВт
|
12 - 14
|
18 - 20
|
25 - 27
|
30 - 33
|
34 - 38
|
42 - 44
|
|
Эффективность
|
%
|
72
|
74
|
75
|
76
|
75
|
74
|
|
Класс котла
|
№
|
2
|
2
|
2
|
2
|
2
|
2
|
|
Максимальная загрузка топливом
|
кг
|
9
|
13.5
|
18
|
22.5
|
27
|
31.5
|
|
Цикл сгорания при максимальной загрузке
|
час
|
от 2 до 4 часов
|
|
Требуемые параметры топлива
|
|
Максимальное содержание воды 20%
Максимальное поперечное сечение 10 см х 10 см
Средний показатель теплотворной способности 17.000 - 20.000 кДж/кг
|
|
Средняя температура дымовых газов
|
°С
|
280
|
275
|
240
|
240
|
260
|
260
|
|
Весовой поток дымовых газов
|
г/с
|
6.6
|
10.2
|
13.9
|
18.1
|
22.9
|
28.9
|
|
Требуемая тяга в дымовой трубе
|
мбар
|
0.15 – 0.2
|
0.15 – 0.22
|
0.15 – 0.25
|
0.15 – 0.26
|
0.15 – 0.27
|
0.15 – 0.28
|
|
Сопротивление со стороны воды при ∆t=20 °K
|
мбар
|
0.13
|
0.51
|
1.03
|
1.81
|
2.92
|
4.63
|
|
Сопротивление со стороны воды при ∆t=20 °K (с предохранительным теплообменником)
|
мбар
|
0.48
|
1.36
|
2.50
|
4.18
|
6.53
|
10.14
|
|
Среднее содержание CO при 10 % O₂
|
мг/Nм3
|
900 - 1200
|
|
Тип топлива
|
Каменный уголь
|
|
Производительность
|
кВт
|
15 - 17
|
24 - 27
|
31 - 34
|
38 - 41
|
43 - 45
|
48 - 51
|
|
Эффективность
|
%
|
72
|
74
|
75
|
76
|
75
|
74
|
|
Класс котла
|
№
|
2
|
2
|
2
|
2
|
2
|
2
|
|
Максимальная загрузка топливом
|
кг
|
13
|
18
|
23
|
27
|
32
|
36
|
|
Цикл сгорания при максимальной загрузке
|
час
|
от 4 до 6 часов
|
|
Требуемые параметры топлива
|
|
Максимальное содержание воды 15%
Средний размер между 30 и 60 мм
Средний показатель теплотворной способности 26.000 - 35.000 кДж/кг
|
|
Средняя температура дымовых газов
|
°С
|
280
|
275
|
240
|
240
|
260
|
260
|
|
Весовой поток дымовых газов
|
г/с
|
10.1
|
15.5
|
20.8
|
26.9
|
33.8
|
41.5
|
|
Требуемая тяга в дымовой трубе
|
мбар
|
0.15 – 0.2
|
0.15 – 0.22
|
0.15 – 0.25
|
0.15 – 0.26
|
0.15 – 0.27
|
0.15 – 0.28
|
|
Сопротивление со стороны воды при ∆t=20 °K
|
мбар
|
0.24
|
0.76
|
1.46
|
2.47
|
3.90
|
5.84
|
|
Сопротивление со стороны воды при ∆t=20 °K (с предохранительным теплообменником)
|
мбар
|
0.74
|
1.90
|
3.41
|
5.59
|
8.61
|
12.66
|
|
Среднее содержание CO при 10 % O₂
|
мг/Nм3
|
1800 - 2200
|
 |
